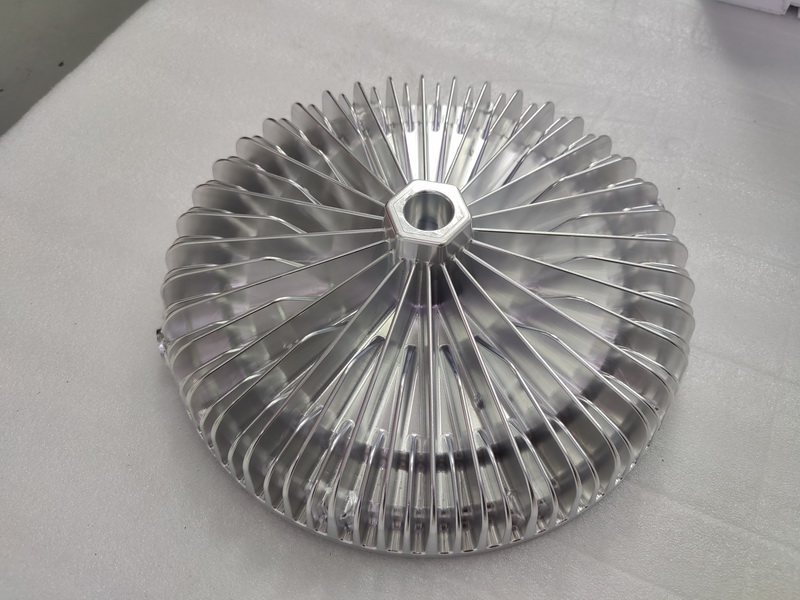

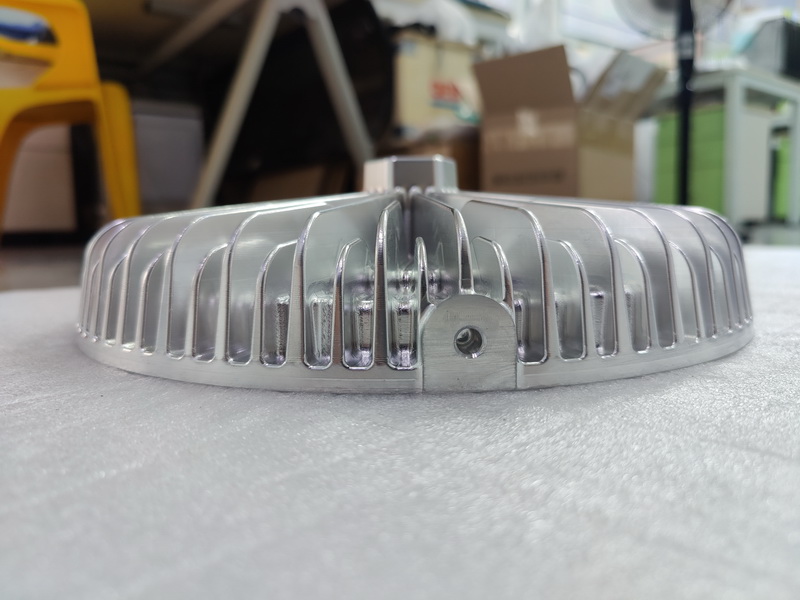

五轴CNC手板模型

    五轴CNC手板模型是通过五轴联动数控加工中心制造的高精度实物模型，主要用于产品设计验证、功能测试及小批量生产，在航空航天、汽车制造、医疗器械等领域具有显著优势。以下是对五轴CNC手板模型的详细介绍：



    一、定义与特点

    五轴CNC手板模型是指利用五轴联动数控加工中心（五轴加工中心）制造的手板模型。五轴加工中心在传统三轴加工的基础上增加了两个旋转轴（通常为A轴和C轴），能够实现工件在五个方向上的联动加工。这种加工方式具有高效率、高精度、高灵活性等特点，能够处理复杂曲面和异型结构的加工需求。


    二、加工流程

    3D建模：使用高级CAD软件构建零件的精密三维模型，确保模型的准确性和完整性。

    五轴编程：根据3D模型编写五轴CNC加工程序，以实现复杂形状的精确加工。编程过程中需要考虑刀具路径、切削参数、旋转轴的运动等因素。

    材料选择：选择适合设计的高等级金属材料（如不锈钢、铝合金）或非金属材料（如ABS、PC），确保手板模型的性能和外观质量。

    预处理：对材料进行适当的切割、去毛刺和清洗，为后续的加工做好准备。

    粗加工：使用五轴CNC机床进行粗加工，快速去除多余材料，为精加工留下适当的加工余量。

    精加工：进行精细加工，确保零件尺寸、形状和表面粗糙度符合设计要求。精加工过程中需要严格控制切削参数和刀具路径，以获得高质量的加工表面。

    清理与打磨：清除加工过程中产生的切削液和碎屑，对零件表面进行打磨和抛光，提升外观质量。

    检测与测试：进行详尽的尺寸和外观检查，确保产品符合设计规范。对零件进行必要的功能测试，验证其性能和耐用性。

    三、优势与应用

    高精度加工：五轴CNC加工能够实现±0.01mm的加工公差，满足航空航天、医疗器械等高精度行业的需求。

    复杂曲面处理：五轴加工中心擅长空间曲面加工、异型加工、镂空加工等，能够处理传统加工方式难以完成的复杂结构。

    一次装夹完成多面加工：五轴加工中心能够实现工件一次装夹完成五面体的加工，减少装夹次数和定位误差，提高加工效率和精度。

    广泛应用领域：五轴CNC手板模型在汽车制造业（如内饰件功能原型、外饰件造型验证）、消费电子产品（如精确的装配结构验证）、医疗器械领域（如生物相容性材料、超高精度加工）等行业具有广泛应用。



    四、典型案例

    以拓维模型为例，该公司拥有130+台先进加工设备，包括五轴加工中心，能够处理各种复杂几何形状的加工需求。拓维模型曾为比亚迪、一汽等知名车企提供高精度手板服务，加速其产品开发周期。同时，该公司还为TCL、美的等消费电子企业提供手板制作服务，满足其对精确装配结构的需求。
