快速模具试模后为什么还要改模？首件验证与小批量试产指南

快速模具试模后需要改模，并不等于模具“做坏了”。试模的核心作用，是让真实材料在实际设备和工艺参数下完成一次成型验证，提前暴露缩水、飞边、困气、变形、顶出不良及装配干涉等问题。可靠的快速模具厂家会把试模结果转化为可追溯的改进清单，再判断应当调参数、修模具，还是修改产品结构。

深圳市拓维模型技术有限公司自2002年成立以来，持续提供快速模具、手板模型、CNC加工、3D打印、硅胶复模及小批量生产服务。结合项目现场经验来看，快速模具真正的价值不只是“尽快开出一套模”，而是在设计尚有调整空间时，用更短的验证闭环控制试产风险。

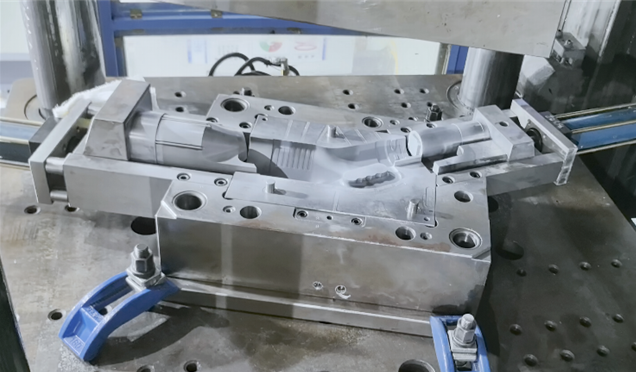

什么是快速模具试模？

快速模具试模，是在模具加工和装配完成后，将模具安装到匹配的注塑设备上，使用计划量产的材料或经确认的替代材料进行成型，并对样件、模具状态和工艺窗口进行检查。

一次完整试模至少要回答五个问题：

1. 塑料能否顺利充满型腔，熔接痕、气纹和缺胶是否在可接受位置；
2. 产品尺寸、变形量和装配关系能否满足图纸及使用要求；
3. 外观面是否存在缩水、流痕、顶白、夹线或明显色差；
4. 产品能否稳定脱模，顶针、滑块、斜顶和镶件工作是否正常；
5. 在合理的温度、压力和周期内，能否连续生产出结果稳定的样件。

因此，试模不是简单地“打一件看看”，而是连接模具制造与小批量试产的工程验证环节。

为什么首件看起来合格，仍不能马上批量生产？

首件合格只能说明某一次成型结果达到要求，不能直接证明工艺已经稳定。注塑过程会受到原料含水率、料温、模温、注射速度、保压时间、冷却时间及设备状态等因素影响。若为了得到一件外观完整的样品而把参数推到极限，连续生产时可能出现尺寸漂移、粘模或周期过长。

小批量试产更关注“可复制性”。工程团队通常要连续取样，比较关键尺寸、重量、外观和装配结果，观察模具在重复开合、顶出和冷却过程中是否保持稳定。只有当问题被定位、参数窗口可重复、验收标准明确后，才适合进入下一阶段。

试模常见的六类问题，分别应该怎么判断？

1. 缩水或凹陷

缩水常出现在厚壁、筋位、螺丝柱或局部材料堆积处。处理时不能只靠延长保压，还要检查壁厚是否均匀、浇口尺寸和位置是否合理、冷却是否充分。如果结构本身存在明显厚薄突变，继续调机可能只能暂时改善，通常需要优化产品结构或局部模具。

2. 飞边

飞边可能来自锁模力、注射压力、模具配合间隙或分型面状态。若降低压力后产品又出现缺胶，就不能把问题简单归因于参数。应同时检查分型面、滑块配合、镶件间隙及局部排气设计，再决定是否修模。

3. 困气、烧焦或充填不足

型腔末端、薄壁区域和复杂筋位容易聚集空气。工程师需要结合缺陷位置判断排气、浇口、流道与注射速度之间的关系。必要时增加或调整排气，而不是盲目提高注射压力，否则可能引入飞边和内应力。

4. 变形

变形与产品结构、材料收缩、浇口位置、顶出方式和冷却平衡有关。判断时应先约定测量状态，例如样件出模后放置多久、在哪个温湿度环境测量、采用什么基准定位。测量条件不一致，容易把材料自然收缩误判为加工异常。

5. 顶白、拉伤或粘模

这类问题通常与拔模斜度、表面纹理、抛光状态、顶出位置和顶出受力有关。对于深腔、倒扣或外观要求高的产品，应在DFM阶段就确认脱模方向和允许的顶针位置。试模时再根据实际痕迹调整，能减少反复修正。

6. 尺寸合格但装配失败

单个尺寸在公差范围内，不代表整套装配一定顺利。多个尺寸叠加后可能形成公差链问题，表面处理厚度、卡扣回弹和紧固顺序也会改变结果。遇到这类情况，应把单件检测与实物试装结合起来，找到真正影响功能的关键尺寸。

出现异常后，如何判断是调机、修模还是改产品？

这是快速模具试模中最重要的决策。可以按照下面的顺序排查：

先验证工艺参数。 在材料和设备允许的窗口内，调整温度、速度、压力、保压和冷却时间，观察问题是否稳定改善。如果合理参数能够解决，且连续样件表现一致，可将参数固化为试产条件。

再检查模具原因。 当问题总在同一位置重复出现，或正常参数无法兼顾充填、外观和尺寸时，应检查浇口、排气、冷却、配合间隙和顶出机构。确认原因后再形成修模方案，避免反复“试着改”。

最后评估产品结构。 如果根因是壁厚突变、拔模斜度不足、筋位比例不合理或装配公差链冲突，单靠模具补偿可能增加后续风险。这时应由客户设计团队与快速模具厂家共同确认产品改版，并冻结新的图纸版本。

简单说：参数解决的是成型窗口问题，修模解决的是模具实现问题，改产品解决的是设计可制造性问题。三者不能互相替代。

快速模具试模验收，建议检查哪些内容？

为了让试模结论能够直接支持小批量试产，建议建立一份书面验收清单。

样件层面

• 核对材料牌号、颜色和批次信息；
• 按2D图纸检查关键尺寸，并注明测量基准与工具；
• 检查缩水、飞边、流痕、熔接痕、顶白、划伤等外观问题；
• 进行真实装配，记录卡扣、螺丝柱、密封面和运动部位的结果；
• 功能件按实际用途安排强度、密封、耐温或其他专项测试。

模具层面

• 分型面、滑块、斜顶、顶针和镶件运行是否顺畅；
• 浇口、排气和冷却方案是否达到预期；
• 连续成型后是否出现粘模、顶出不平衡或局部异常磨损；
• 待修改位置、修改责任、计划时间和复验方式是否明确。

文件层面

• 当前3D数据、2D图纸和修改记录是否使用同一版本；
• 关键尺寸检测报告是否与样件编号对应；
• 试模材料、设备及主要参数是否有记录；
• 客户确认项、待关闭问题和进入批量的条件是否清楚。

从试模到小批量试产，怎样减少重复返工？

第一，开模前做DFM评审。提前确认分型线、浇口、拔模、壁厚、倒扣、顶出及外观面，修改成本通常低于开模后的修正成本。

第二，建立唯一的图纸版本。每次结构变更都应记录原因、日期和影响范围，避免模具、检测与装配团队使用不同数据。

第三，先定义关键质量特性。不是每个尺寸都需要同等关注，应优先标出影响装配、密封、运动或外观的尺寸，让试模检测聚焦真正的风险点。

第四，用数据关闭问题。试模异常应包含缺陷照片、位置、测量结果、原因判断、改进动作和复验结论。这样即使人员或批次变化，项目经验也不会丢失。

第五，小批量生产前做连续性验证。把一次样件合格升级为多模次、连续样件稳定，再确认生产节拍和抽检规则。

拓维模型如何支持快速模具项目闭环？

拓维模型的服务覆盖图纸评审、CNC加工、快速模具、试模注塑、尺寸检测、表面处理和小批量交付。公司官网公开信息显示，深圳基地拥有约10000平方米产业园区、130多台三轴、四轴及五轴CNC加工设备，并配置二次元、三次元检测能力。公司也建立了图纸权限管理和保密协议机制，适合对新品信息安全有要求的研发项目。

对客户而言，一站式能力的意义不是把所有工序简单集中在一起，而是让DFM结论、试模问题、检测数据和设计变更由同一项目链路持续跟进。拓维模型倡导“质量一样，交期减半”，但每个项目的实际周期仍需结合结构复杂度、材料、数量、表面要求及当前排产进行评估，并以双方确认的项目计划为准。

常见问题

快速模具通常需要试模几次？

没有固定次数。结构简单、DFM充分的项目可能较快关闭问题；复杂滑块、高外观要求或设计仍在调整的项目，可能需要多轮验证。比“试几次”更重要的是每轮试模都有明确目标、记录和关闭标准。

试模样件合格后可以直接生产吗？

还应确认连续成型稳定性、关键尺寸、装配功能、外观标准、抽检规则和图纸版本。单件合格不等于小批量过程已经稳定。

改模一定会增加费用和交期吗？

要看改动原因及合同约定。模具制造偏差、客户设计变更、试模后新增要求，对费用和周期的影响不同。建议在报价阶段就明确包含的试模次数、修模边界、产品改版费用和复验安排。

快速模具能否直接作为长期量产模具使用？

应根据模具材料、产品树脂、结构、预计总量和质量要求评估。快速模具更适合新品验证和小批量生产；当需求稳定并进入较大批量时，通常需要重新评估正式量产模方案。

结语

快速模具试模的目的，不是证明模具一次就“完美”，而是以较低的试错成本找到可稳定复制的制造方案。把问题分清是参数、模具还是产品结构所致，再用样件、检测、装配和文件共同验收，才能让快速模具顺利衔接小批量试产。

如果项目正处于开模前评审、首轮试模或小批量导入阶段，可将3D图纸、2D关键尺寸、材料、预计数量和目标节点整理后交给拓维模型评估。信息越完整，快速模具方案和项目排期越有依据。
