复模手板之互联网电视棒手板
作者:深圳手板模型   来源:未知   浏览次数:139   日期:2017-09-05 11:21
    手板,也叫做首板,即是在没有开模具的情况下,按照产品设计的外观图纸提前做出的一个或多个,以查看产品的外观和内外部结构是否合理、产品是否可行的样板。手板模型是最直接和最有效的方式,从小批量的试产中发现缺陷及时加以修改,从而节约成本、时间和人力。这款互联网电视棒手板就是我们拓维模型制作的,其实这款手板我们在今年年初的时候就做了,为了保护客户的知识产权,我们到现在才发布出来。


互联网电视棒手板

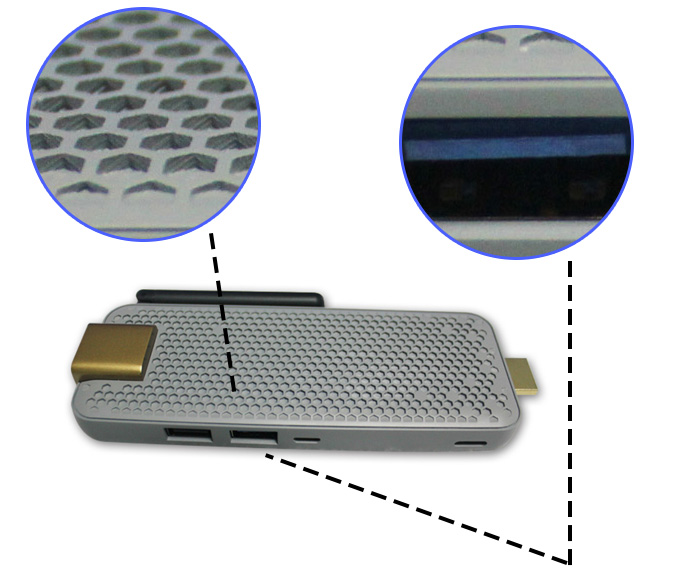

手板细节图

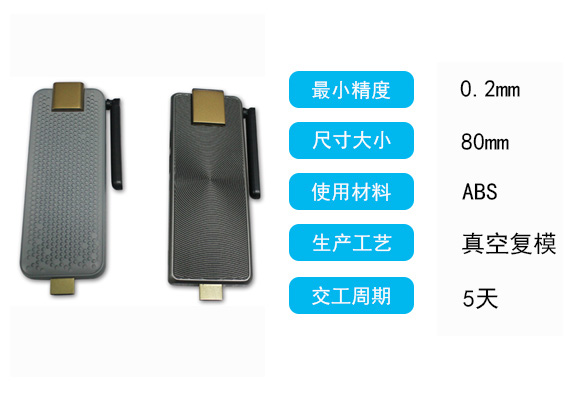

相关参数


    由于这个电视棒手板是小批量加工的,而且结构也比较复杂,采用真空复模来加工是比较合适的,它的加工步骤大概是这样:首先通过3d打印来制作一个原型,然后通过这个原型来制作硅胶模具,最后通过这个硅胶模具来进行批量复制,下面是制作的详细步骤。


第一步:用CNC,SLA,或者泥雕加工出原型,做水口。


第二步:用板子将原型围住,为做模具做准备。


围住原型


第三步:将用真空机抽好真空了的液体硅胶倒入模具内,将产品全部覆盖住。


抽真空


第四步:将模具放入烤箱内烘烤,以便硅胶模具加速固化成型。


第五步:将原型从模具内取出


取出原型


第六步:根据产品所需要的材料,抽真空倒料复制出的一些成品。
